双极化合路器
MOC0318ZT3A-D
MOC0318ZT3A-D
双极化合路器用于实现微波信号的加入/分支功能。该组合路器的基本原理是波导定向耦合器。合路器通常配有一个支架，用于与天线和ODU直接连接。微波耦合器向外界呈现为具有一个公共端口和四个分支端口.的五端口装置。
电气性能
电气性能
频率范围GHz（频段G） | 17.70～19.70HGz（18G） |
V&H插入损耗，最大dB | 4.5 |
短路隔离度（交叉极化），最小，dB | 40 |
匹配隔离度（交叉极化）最小，dB | 45 |
匹配隔离（同极化），最小，dB | 25 |
回波损耗，最小，dB | 17.7 |
互调 | N/A |
机械性能
机械性能
密闭性能 | 水密 |
工作压力 Kpa | 50 |
工作温度，℃ | -45～+60 |
存储温度，℃ | -55～+70 |
净重（Kg） | 5±1Kg |
毛重（Kg） | 7±1Kg |
外包装尺寸（长×宽×高）mm | 480×410×260 |
体积m³ | 0.05 |

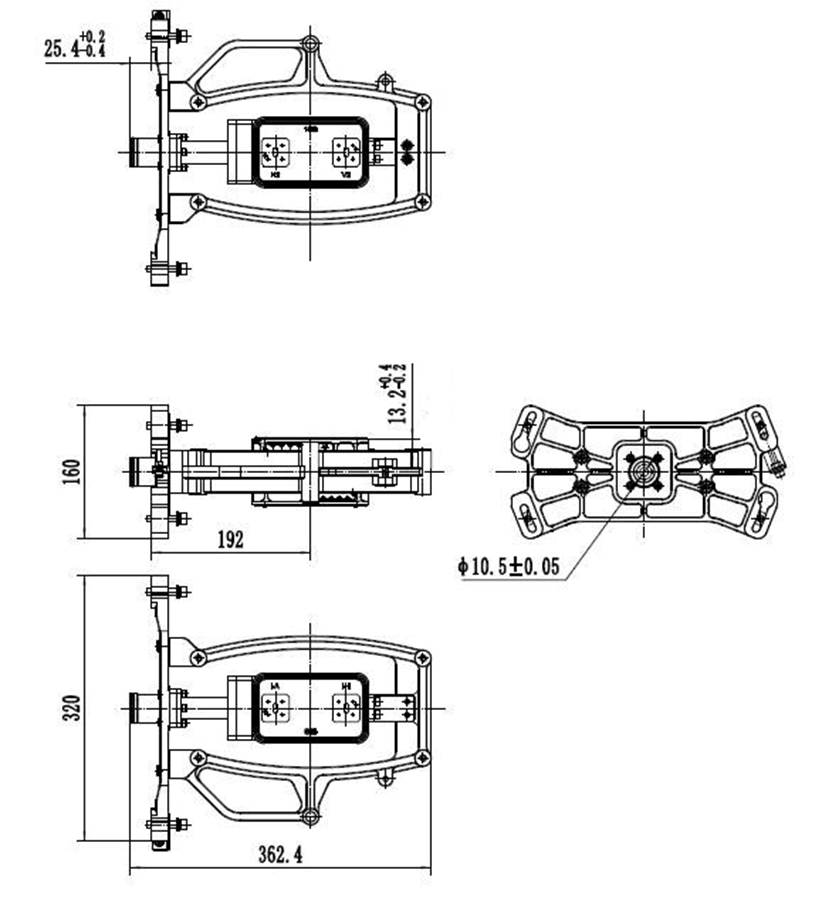

外形尺寸
